zsy硬齿面圆柱齿轮减速机
产品详情
1 概述
圆柱齿轮减速器(JB/T8853—2001)和圆锥圆柱齿轮减速器(JB/T9002-1999)是我公司硬齿面齿轮产品的两大系列,齿面用低碳合金钢淬硬、磨削成形,具有承载能力大、传动效率高、使用可靠、寿命长等优点。适用于冶金、矿山、运输、水泥、建筑、化工、纺织、轻工等行业。
工作条件应符合下列要求:
a)   输入轴最高转速不大于1500 r/min 。
b)   齿轮传动圆周速度不大于20 m/s ;
c)   工作环境温度为-40 ~ +45℃。 当工作环境温度低于0℃时,启动前润滑油必须加热到0℃以上。当工作环境温度高于45℃时,必须采取隔热和冷却措施。
2 技术参数

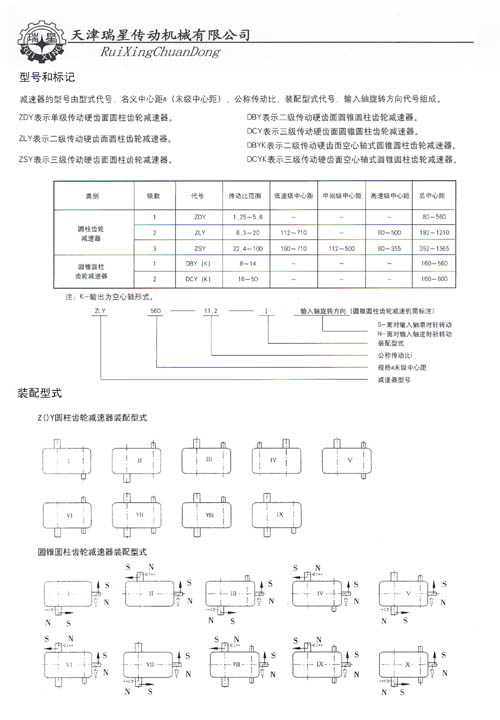

2.1型号
ZDY—单级传动圆柱齿轮减速器;
ZLY—二级传动圆柱齿轮减速器;
ZSY—三级传动圆柱齿轮减速器。
DBY(K)—二级传动硬齿面(空心轴式)圆锥圆柱齿轮减速器;
DCY(K)—三级传动硬齿面(空心轴式)圆锥圆柱齿轮减速器;
DBZ(K)—二级传动中硬齿面(空心轴式)圆锥圆柱齿轮减速器;
DCZ(K)—三级传动中硬齿面(空心轴式)圆锥圆柱齿轮减速器。

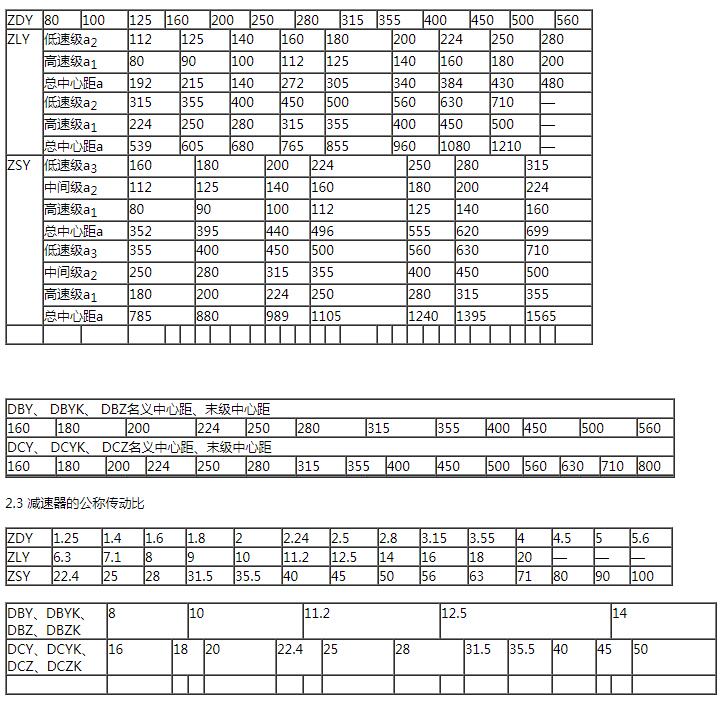

2.2中心距
                                                        单位:㎜



注:减速器的实际传动比与公称传动比的相对误差:
ZDY减速器不大于3%;
ZLY减速器不大于4%;
ZSY减速器不大于5%;
DBY、DBYK、DBZ、DBZK减速器不大于4%;
DCY、DCYK、DCZ、DCZK减速器不大于5%。

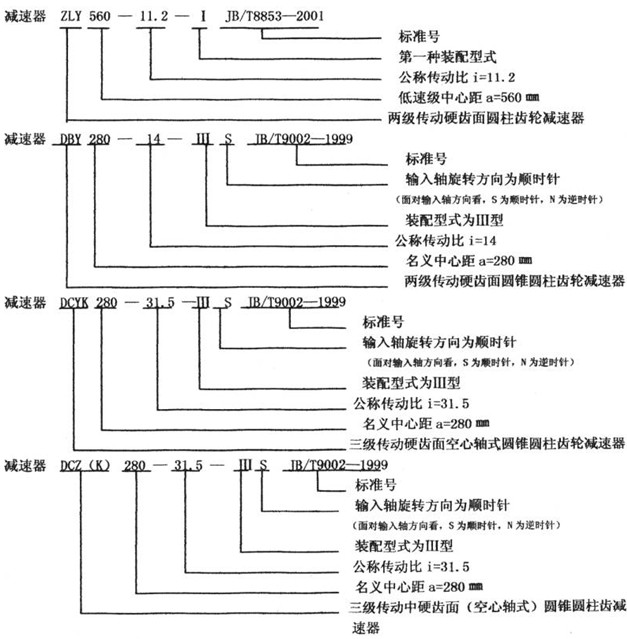

2.4 标记示例
